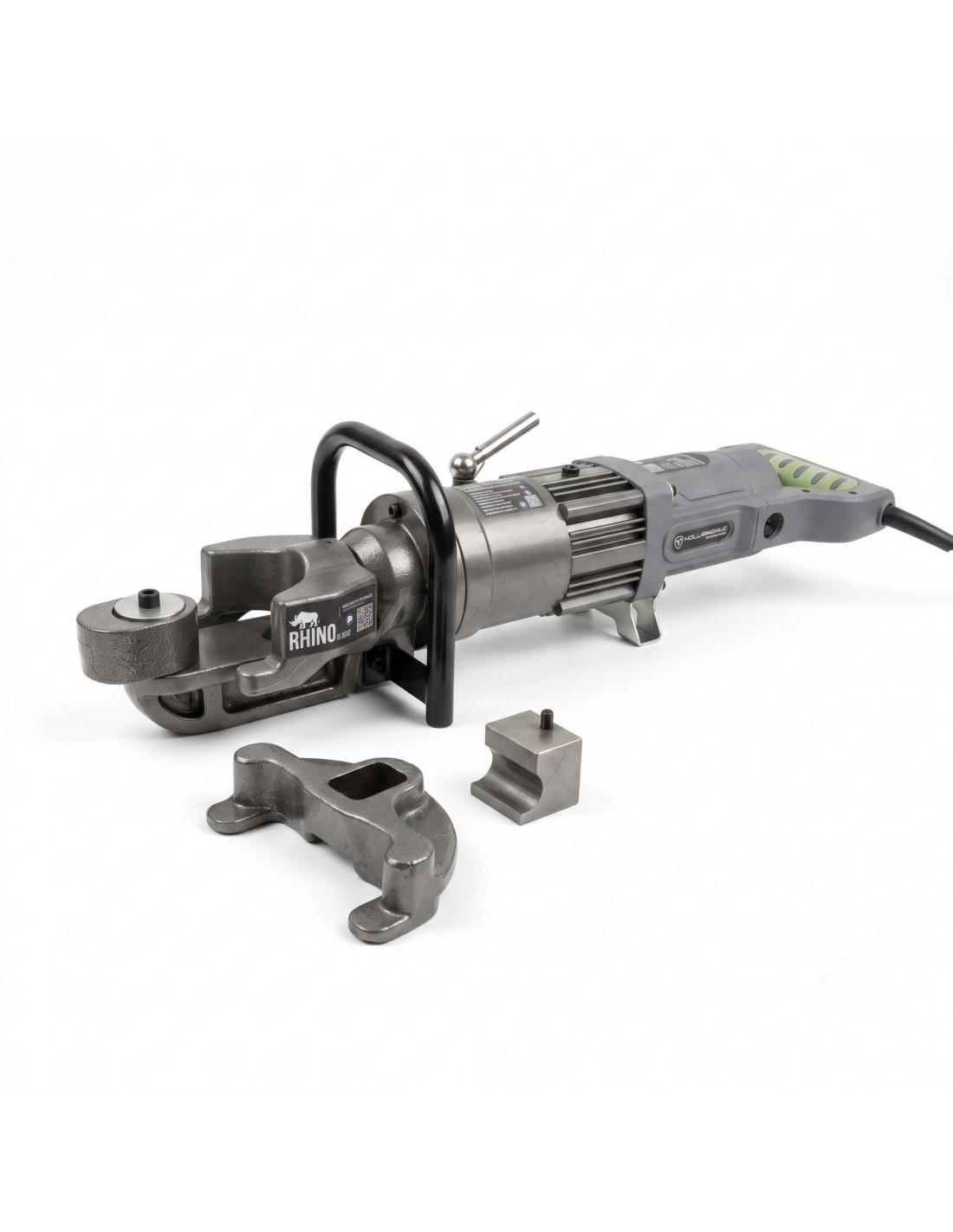

Zollernalb Rhino ZRrb22 – hydraulischer Bewehrungsstahlbieger für 8 bis 22 mm
Der Zollernalb Rhino ZRrb22 ist eine tragbare elektrohydraulische Biegemaschine für das schnelle und kraftsparende Biegen von Bewehrungsstahl, Betonstahl und vergleichbaren Rundstahlstäben.
Mit seinem leistungsstarken 1.300-Watt-Motor und dem integrierten Hydrauliksystem bearbeitet das Gerät Bewehrungsstäbe mit einem Durchmesser von 8 bis 22 mm. Ein Biegevorgang benötigt abhängig von Material, Durchmesser und gewünschter Biegung ungefähr 4 bis 5 Sekunden.
Die kompakte Bauweise ermöglicht den mobilen Einsatz unmittelbar am Bewehrungskorb oder direkt auf der Baustelle. Dadurch müssen lange, schwere oder bereits positionierte Stahlstäbe nicht zu einer stationären Biegemaschine transportiert werden.
Kraftvolles elektrohydraulisches Biegesystem
Der Elektromotor treibt eine integrierte Hydraulikeinheit an. Der dadurch erzeugte Druck bewegt den Biegemechanismus und formt den eingesetzten Bewehrungsstahl kontrolliert.
Im Vergleich zum manuellen Biegen reduziert das hydraulische System den erforderlichen körperlichen Kraftaufwand erheblich. Besonders bei wiederkehrenden Biegearbeiten lassen sich dadurch Arbeitszeit und Belastung reduzieren.
Für Bewehrungsstahl von 8 bis 22 mm
Der Rhino ZRrb22 ist für Rund- und Bewehrungsstahl mit einem Durchmesser von mindestens 8 mm bis maximal 22 mm ausgelegt.
Damit eignet sich die Maschine für zahlreiche Anwendungen im Beton- und Stahlbetonbau – von leichteren Armierungsarbeiten bis zur Bearbeitung stärkerer Bewehrungsstäbe.
Die tatsächlich mögliche Biegeleistung hängt unter anderem von der Stahlqualität, der Festigkeitsklasse, dem Materialdurchmesser und dem gewünschten Biegeradius ab.
Schneller Biegevorgang
Ein vollständiger Biegevorgang dauert etwa 4 bis 5 Sekunden. Dadurch eignet sich die Maschine auch für Arbeiten, bei denen mehrere Bewehrungsstäbe nacheinander angepasst werden müssen.
Der schnelle hydraulische Arbeitsablauf unterstützt gleichmäßige Ergebnisse und erleichtert wiederkehrende Biegearbeiten bei der Herstellung und Anpassung von Bewehrungskonstruktionen.
1.300 Watt Leistung bei 230 Volt
Der Zollernalb Rhino ZRrb22 arbeitet mit einem 1.300-Watt-Elektromotor und wird an einem üblichen 230-Volt-/50-Hz-Stromanschluss betrieben.
Ein Starkstromanschluss oder ein separates externes Hydraulikaggregat ist nicht erforderlich. Damit kann die Biegemaschine flexibel auf Baustellen, in Werkstätten und bei Montagearbeiten eingesetzt werden.
Mobil direkt am Arbeitsort einsetzbar
Die tragbare Bauform ermöglicht das Biegen unmittelbar am jeweiligen Einsatzort. Das ist besonders praktisch bei bereits montierten Bewehrungskörben, Wand- und Deckenbewehrungen oder bei nachträglichen Anpassungen auf der Baustelle.
Der integrierte Tragegriff unterstützt eine sichere Maschinenführung und erleichtert den Transport zwischen den einzelnen Arbeitsbereichen.
Robuste Konstruktion für Baustelle und Werkstatt
Der massive Biegekopf und das robuste Maschinengehäuse sind für die hohen Kräfte ausgelegt, die beim Umformen von Bewehrungsstahl entstehen.
Das Material wird in die vorgesehene Aufnahme eingesetzt und während des Biegevorgangs durch den hydraulisch bewegten Mechanismus geformt. Eine korrekte Positionierung des Werkstücks unterstützt ein gleichmäßiges Ergebnis und reduziert die Belastung der Maschine.
Einsatzbereiche
- Biegen von Bewehrungsstahl und Armierungseisen
- Anpassen von Bewehrungskörben
- Herstellen von Winkeln und Anschlussbiegungen
- Bearbeiten von Betonstahlstäben
- Fundament-, Wand- und Deckenbewehrungen
- Beton- und Stahlbetonbau
- Hochbau, Tiefbau und Straßenbau
- Sanierungs-, Umbau- und Montagearbeiten
- Werkstatt- und Baustelleneinsatz
Technische Daten
- Hersteller: Zollernalb Werkzeuge
- Produktreihe: Rhino
- Modell: ZRrb22
- Maschinentyp: elektrohydraulischer Bewehrungsstahlbieger
- Nennspannung: 230 Volt / 50 Hz
- Leistung: 1.300 Watt
- Biegebereich: 8–22 mm
- Biegezeit: ca. 4–5 Sekunden
- Biegeverfahren: elektrohydraulisch
- Stromversorgung: Netzbetrieb
- Ausführung: tragbare Bauweise
- Geeignete Materialien: Bewehrungsstahl, Betonstahl und vergleichbare Rundstahlstäbe
Lieferumfang

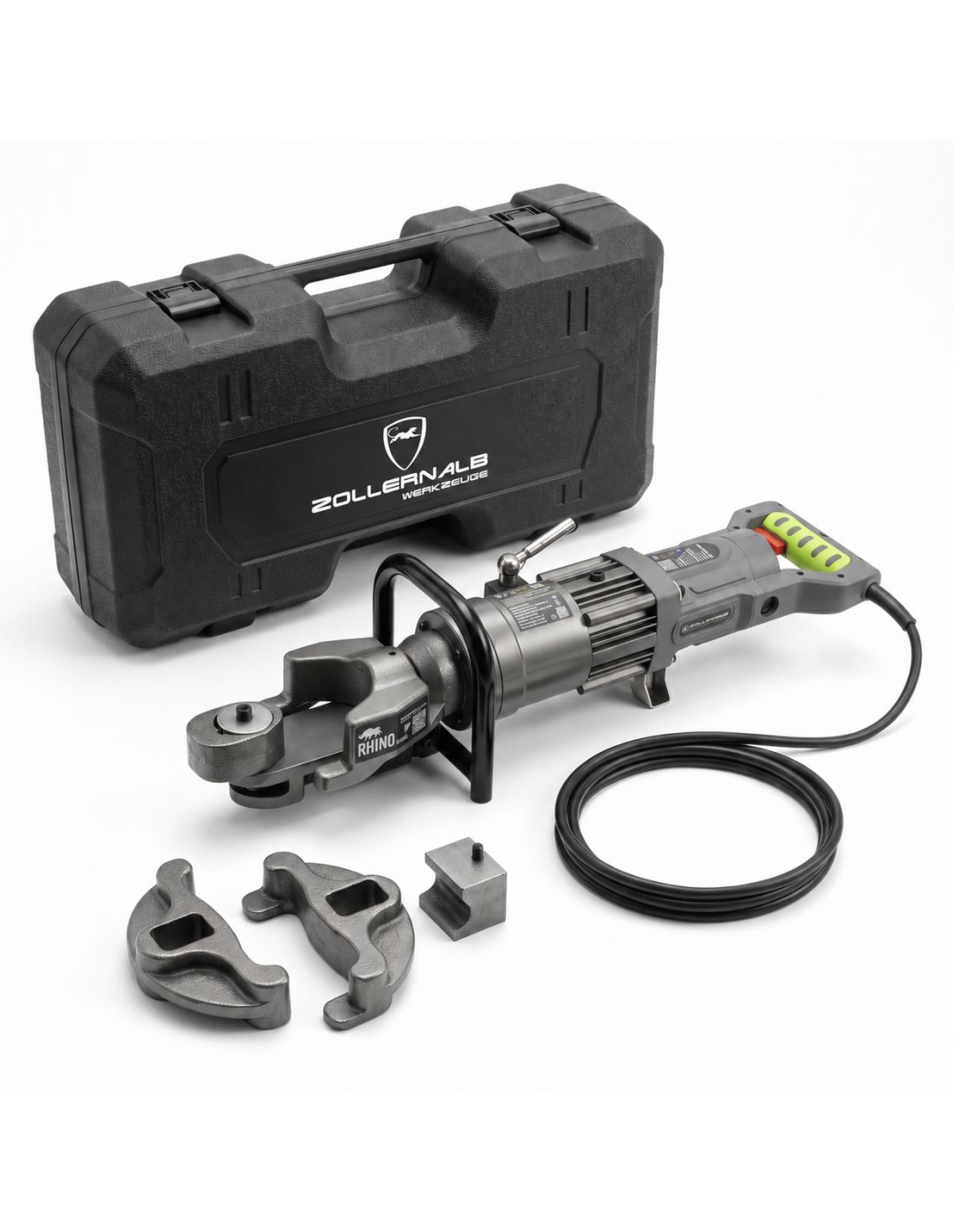

- 1 × Zollernalb Rhino ZRrb22 hydraulischer Bewehrungsstahlbieger
Bitte vor Veröffentlichung ergänzen: Falls dein Set zusätzlich einen Transportkoffer, Biegeeinsätze, Anschläge, Werkzeug, Hydrauliköl oder eine Ölkanne enthält, sollten diese Teile hier einzeln aufgeführt werden.
Hinweise
Der verwendete Stahl muss innerhalb des zugelassenen Durchmesserbereichs von 8 bis 22 mm liegen und korrekt in der Biegeaufnahme positioniert werden.
Die Maschine darf nicht zum Biegen ungeeigneter, gehärteter oder vom Hersteller nicht freigegebener Materialien verwendet werden. Die Biegeleistung kann je nach Stahlqualität und Festigkeitsklasse variieren.
Vor jedem Einsatz sind Biegekopf, Aufnahmen, Befestigungsschrauben, Hydrauliksystem, Netzkabel und Gehäuse auf Beschädigungen zu kontrollieren.
Hände und andere Körperteile müssen während des gesamten Biegevorgangs vom Biegekopf und vom Arbeitsbereich ferngehalten werden. Der Stahl kann sich während des Umformens bewegen oder zurückfedern.
Sicherheitshinweis: Beim Arbeiten sind geeigneter Augen-, Gesichts-, Hand-, Fuß- und Gehörschutz zu tragen. Vor Reinigung, Wartung oder dem Wechsel von Biegeeinsätzen muss der Netzstecker gezogen werden.
