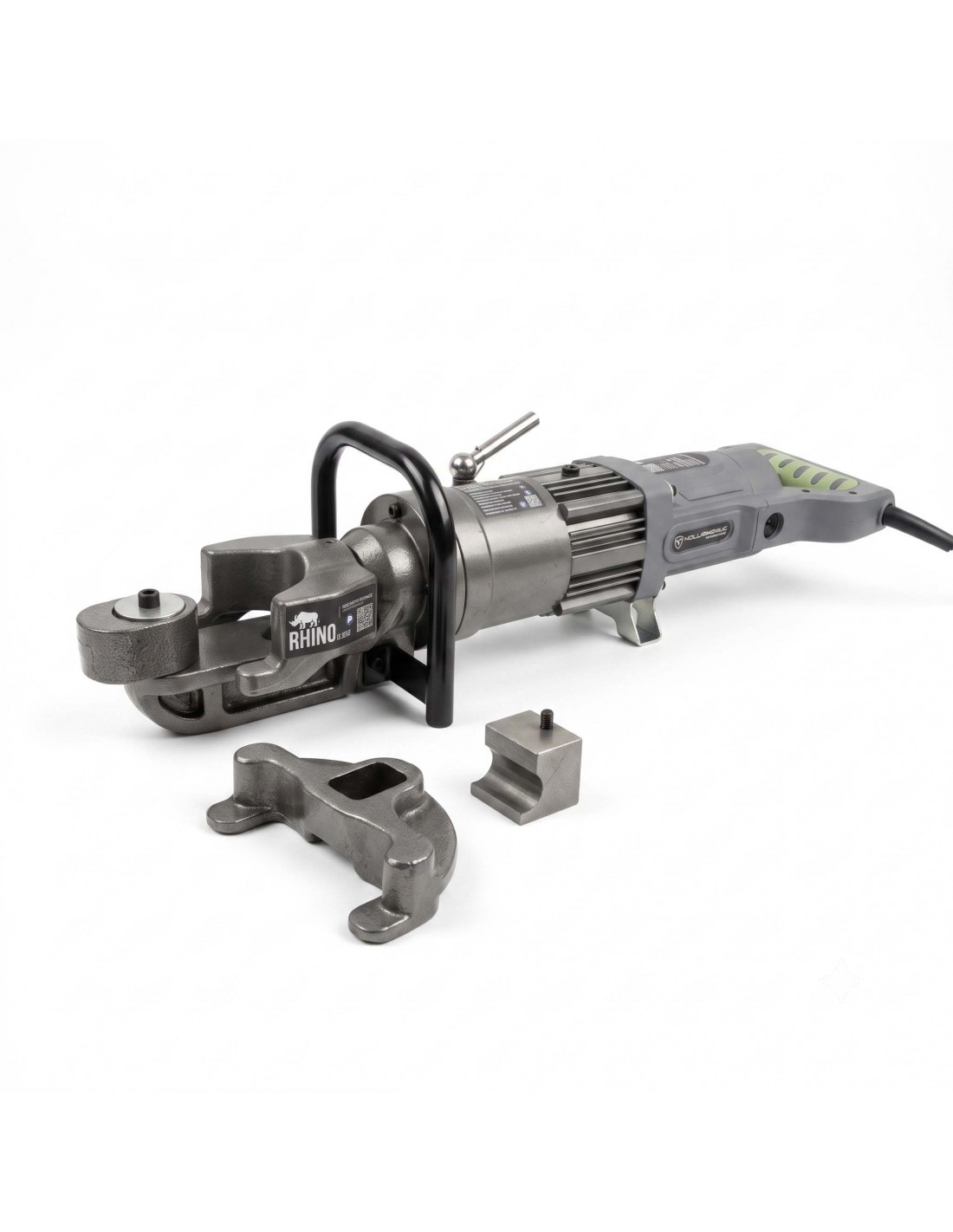

Zollernalb Rhino ZRrb22 – hydraulisk armeringsbøyer for 8 til 22 mm
Zollernalb Rhino ZRrb22 er en bærbar elektrohydraulisk bøyemaskin for rask og energisparende bøying av armeringsstål, betongstål og lignende runde stålstenger.
Med sin kraftige 1300-watts motor og integrerte hydraulikksystem bearbeider enheten armeringsjern med en diameter på 8 til 22 mm . Avhengig av materiale, diameter og ønsket bøying tar en bøying omtrent 4 til 5 sekunder .
Den kompakte designen muliggjør mobil bruk direkte ved armeringsburet eller på byggeplassen. Dette eliminerer behovet for å transportere lange, tunge eller allerede plasserte stålstenger til en stasjonær bøyemaskin.
Kraftig elektrohydraulisk bøyesystem
Den elektriske motoren driver en integrert hydraulisk enhet. Det resulterende trykket beveger bøyemekanismen og former armeringsstålet på en kontrollert måte.
Sammenlignet med manuell bøying reduserer det hydrauliske systemet den nødvendige fysiske anstrengelsen betydelig. Dette er spesielt fordelaktig for repeterende bøyingsoppgaver, og reduserer både arbeidstid og fysisk belastning.
For armeringsstål fra 8 til 22 mm
Rhino ZRrb22 er konstruert for rundt og armeringsstål med en diameter på minst 8 mm og opptil maksimalt 22 mm .
Dette gjør maskinen egnet for en rekke bruksområder innen betong- og armert betongkonstruksjon – fra lettere armeringsarbeid til bearbeiding av sterkere armeringsstenger.
Den faktiske mulige bøyeytelsen avhenger blant annet av stålkvaliteten, fasthetsklassen, materialdiameteren og ønsket bøyeradius.
Rask bøyeprosess
En komplett bøyeprosess tar omtrent 4 til 5 sekunder . Dette gjør maskinen egnet for jobber der flere armeringsstenger må justeres etter hverandre.
Den raske hydrauliske arbeidsflyten støtter konsistente resultater og forenkler gjentakende bøyeoperasjoner ved produksjon og tilpasning av armeringskonstruksjoner.
1300 watt effekt ved 230 volt
Zollernalb Rhino ZRrb22 drives av en 1300 watts elektrisk motor og drives av en standard 230 volt/50 Hz elektrisk tilkobling .
Det kreves ikke en høyspenningstilkobling eller en separat ekstern hydraulikkenhet. Dette gjør at bøyemaskinen kan brukes fleksibelt på byggeplasser, i verksteder og under monteringsarbeid.
Mobil og kan brukes direkte på arbeidsplassen
Den bærbare designen muliggjør bøying direkte på bruksstedet. Dette er spesielt praktisk for allerede installerte armeringsbur, vegg- og takforsterkninger, eller for senere justeringer på byggeplassen.
Det integrerte bærehåndtaket støtter sikker maskinbetjening og forenkler transport mellom de enkelte arbeidsområdene.
Robust konstruksjon for byggeplasser og verksteder
Det massive bøyehodet og det robuste maskinhuset er konstruert for å tåle de høye kreftene som genereres ved forming av armeringsstål.
Materialet settes inn i den angitte holderen og formes av den hydraulisk drevne mekanismen under bøyeprosessen. Riktig plassering av arbeidsstykket sikrer et konsistent resultat og reduserer belastningen på maskinen.
Bruksområder
- Bøying av armeringsstål og armeringsjern
- Justering av armeringsbur
- Lage vinkler og koble sammen bøyninger
- Maskinering av armeringsstål
- Forsterkning av fundament, vegger og tak
- Betong- og armert betongkonstruksjon
- Byggekonstruksjon, anleggsteknikk og veibygging
- Renoverings-, ombyggings- og monteringsarbeid
- Bruk på verksted og byggeplass
Tekniske data
- Produsent: Zollernalb Tools
- Produktlinje: Rhino
- Modell: ZRrb22
- Maskintype: elektrohydraulisk armeringsstålbøyer
- Nominell spenning: 230 volt / 50 Hz
- Effekt: 1300 watt
- Bøyeområde: 8–22 mm
- Bøyetid: ca. 4–5 sekunder
- Bøyemetode: elektrohydraulisk
- Strømforsyning: Nettdrift
- Design: bærbar konstruksjon
- Egnede materialer: Armeringsstål, betongstål og lignende runde stålstenger

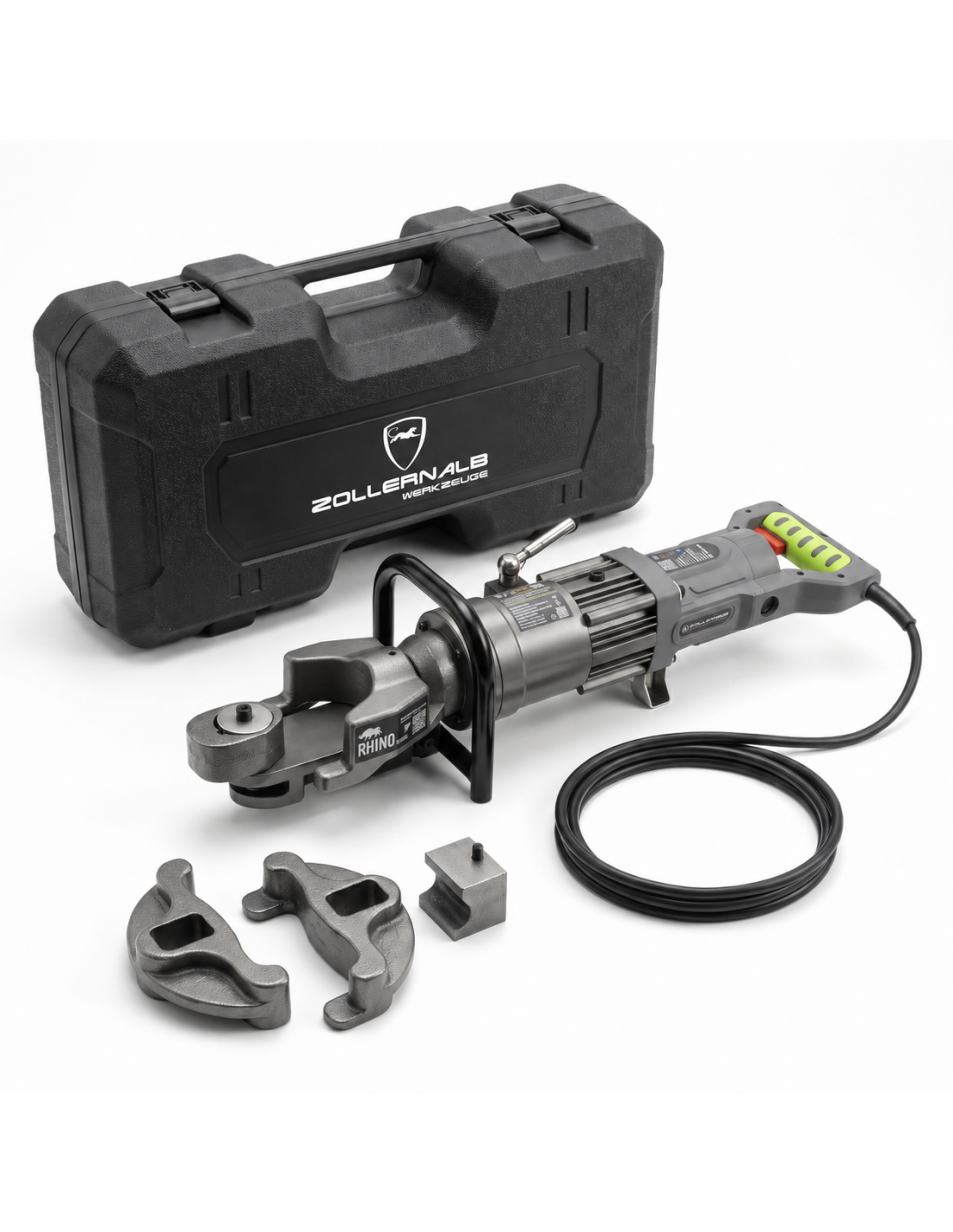

Leveringsomfang
- 1 × Zollernalb Rhino ZRrb22 hydraulisk armeringsstål bøyer
Vennligst legg til følgende før publisering: Hvis settet ditt også inneholder en transportkoffert, bøyeinnsatser, stoppere, verktøy, hydraulikkolje eller en oljekanne, bør disse varene listes opp individuelt her.
Notater
Stålet som brukes må være innenfor det tillatte diameterområdet på 8 til 22 mm og riktig plassert i bøyeinnretningen.
Maskinen må ikke brukes til bøying av uegnede, herdede eller ikke-produsentgodkjente materialer. Bøyeytelsen kan variere avhengig av stålkvalitet og fasthetsklasse.
Før hver bruk må bøyehodet, festene, festeskruene, hydraulikksystemet, strømkabelen og huset kontrolleres for skader.
Hender og andre kroppsdeler må holdes unna bøyehodet og arbeidsområdet gjennom hele bøyeprosessen. Stålet kan bevege seg eller fjære tilbake under formingen.
Sikkerhetsmerknad: Bruk passende øye-, ansikts-, hånd-, fot- og hørselsvern under arbeidet. Strømstøpselet må trekkes ut før rengjøring, vedlikehold eller bytte av bøyeinnsatser.
